弹性夹头结构设计

作者:成都睿新精密机械网址:http://www.cdruixinjx.com

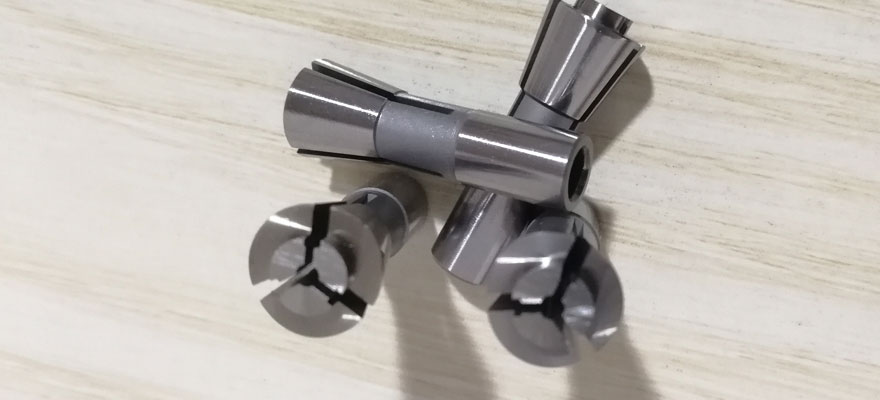

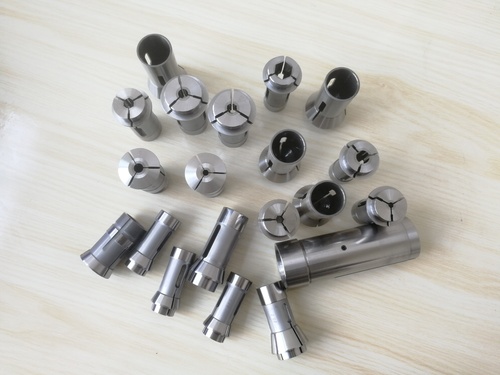

走心机弹簧夹头图片


在机械行业中广泛使用弹性夹头,也称为弹簧夹头。弹簧夹头是一种利用夹爪的 弹性变形使工件或刀具定心和夹紧的机床附件。弹簧夹头通常安装于机床主轴的孔内使 用,以实现对产品的快速装夹。

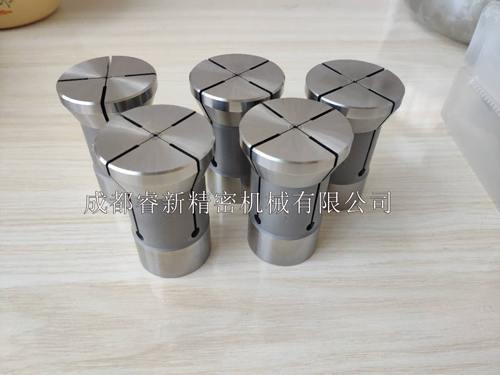

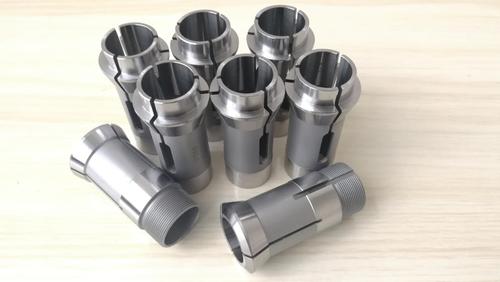

走心机弹簧夹头图片


现有弹簧夹头主要通过轴向拉动夹爪以实现夹爪收缩,进而 将产品夹持于夹爪的夹持孔内。因此,现有弹簧夹头夹持工件时,夹持孔与产品夹持部位的 间隙会比较大。当夹爪被拉动时,夹爪发生较大的轴向移动,被夹持的产品随着夹头一块移 动。由于产品被夹持部位的尺寸不同,因此,使得不同产品的轴向移动量也不一致,极大地 影响了对产品的加工精度,导致产品加工精度低。



优点



夹头夹持产品时,可以实现轴向 绝对定位,可消除产品夹紧及松开时轴向移动。夹头具有使用寿命更长、加工出的产品精 度更稳定的优点,还具有装置制作简单、安装方便、零部件可更换的优点。

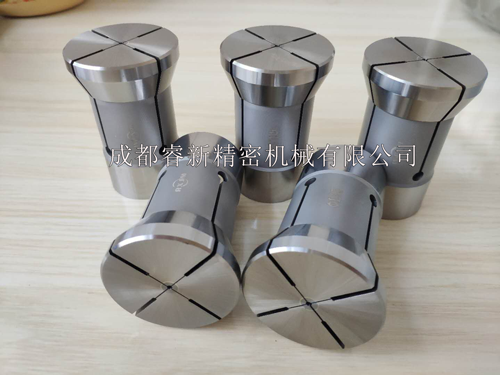

四爪定位的弹性夹头结构设计



机床主轴连接部件10、穿设 于机床主轴连接部件10的夹头本体20,机床主轴连接部件10上套设有主轴连接套30,主轴 连接套30上固设有若干定位块40;夹头本体20包括筒状部21和设于筒状部21上的若干爪状 部22,相邻的爪状部22之间形成定位块通道23;定位块40位于定位块通道23内;爪状部22的 端部凸出于定位块40。



定位块40通过螺钉41固定于主轴连接套30;主轴连接套30通过螺钉31固定于机床 主轴连接部件10。 定位块40的数量和定位块通道23的数量相同;较佳地,定位块40为四个,爪状部22 为四个,定位块通道23为四个。



机床弹性夹头装配时,先将定位块与主轴连接套用螺钉连接固定, 该螺钉可以采用M8内六角圆柱头螺钉;将主轴连接套通过螺钉固定于主轴连接部件;然后 将夹头本体放入机床主轴连接部件,并将夹头本体与机床的拉杆相连。



机床弹性夹头组装连接好后,可以将待加工产品放入爪状部,待加工产品直接与 定位块接触,定位块的端面成为与待加工产品的接触面。机床拉杆将夹头本体沿轴向拉紧, 爪状部产生轴向位移,从而将待加工产品夹紧。夹紧待加工产品时,由于定位块不产生轴向位移,因此,待加工产品也不会因爪状 部的轴向位移而产生轴向位移。本机床弹性夹头在夹持产品时,可以实现产品的轴向绝对定位,可消除产品夹紧 及松开时的轴向移动,进而大大提高了机床对待加工产品的加工精度。
